精度达±1μm：ETEL电机破解半导体封装难题

2026-06-15 16:08:59来源：今日热点网

案例背景：半导体先进封装的精度困局

在半导体先进封装（如 FO-WLP、FO-PLP、2.5D/3D 封装）与晶圆检测领域，设备厂商长期面临高精度（±1μm 级）、高产能（万级每小时）、大尺寸基板（720×650mm）三重矛盾。传统运动系统依赖齿轮、减速器等传动机构，不仅存在无法消除的间隙误差，难以满足精度要求，同时传动损耗也限制了产能提升，无法适配行业快速发展的需求。

解决方案：ETEL电机直驱方案破局

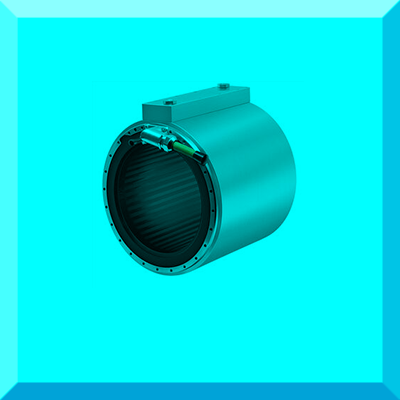

ETEL TMB+系列无框直驱力矩电机核心优势

作为瑞士ETEL核心授权代理商，上海旋盛机电为客户推荐了ETEL无框直驱力矩电机方案。ETEL电机采用三相无刷永磁同步设计，分体式定子与转子结构可直接嵌入客户机械结构，取消传统传动环节，从根源上消除了传动间隙与迟滞误差。

该系列电机具备多项专利设计优势：优化的永磁体排布与绕组设计实现最高20Nm/√W的电机常数，扭矩密度相比传统伺服电机提升3倍以上，可在紧凑体积下实现最大连续扭矩达1200Nm以上，满足大扭矩低转速的应用需求；支持开放式自然冷却、轴向封闭式水冷、径向封闭式水冷三种冷却方案，可将线圈温度稳定控制在合理范围，保障长时间连续运行；多绕组配置配合弱磁控制技术，可覆盖从低速重载到高速轻载的全场景需求。

ETEL定制化多轴直驱系统适配

针对半导体封装检测的特殊需求，最终采用了TELICA 多轴平台 + VULCANO2 直驱系统的组合方案。TELICA 平台采用双龙门架构，8 轴联动，X/Y/Z/Rz 四自由度，通过将多维编码器置于加工平面，消除了阿贝误差；水冷铁芯电机支持极端占空比，AccurET 控制器实现纳秒级轴同步，零 settling 时间，满足高动态运行要求。

上海旋盛机电依托近二十年的行业服务积累，为客户提供了从选型、配套到集成调试的全流程技术支持，确保方案快速落地。

应用成果：精度与产能实现双重突破

ETEL电机方案落地后，客户设备性能获得显著提升：TELICA平台实现全局定位精度 ±1μm，局部精度 ±350nm，Flip-chip 封装产能达 10kUPH，μ-LED Bonding 产能达 180kUPH；VULCANO2 系统实现XYT 龙门结构，负载 80kg，双向重复精度 ±250nm，80mm 行程 170ms 内稳定至 ±100nm 窗口，完美适配晶圆 Overlay 检测、关键尺寸（CD）测量的精度要求。

ETEL直驱方案的高精度与高稳定性，解决了我们在先进封装领域的核心痛点，为高端工艺量产提供了可靠保障。

作为荷兰ASML光刻机运动控制系统的核心部件，ETEL电机的可靠性已经得到全球顶尖高端制造企业的验证，能够满足超精密加工、光学镜面加工、三坐标测量机等各类对精度要求极高的应用场景。

案例启示：高端制造精度升级的核心逻辑

在高端制造领域，核心运动部件的性能直接决定了设备的最终精度与产能。选择具备专利技术优势的直驱方案，摒弃传统传动链的精度损耗，不仅能够提升设备加工精度，还可以减少传动环节维护成本达60%以上，延长设备使用寿命至10万小时以上，降低全生命周期运维成本。

同时，选择正规授权代理商获取原装正品与全流程技术支持，是方案成功落地的重要保障。上海旋盛机电作为ETEL核心授权代理商，拥有自主进出口权，实现海外原厂直供，能够为客户提供稳定的正品货源与快速交付，搭配上海、苏州两地技术服务中心，可快速响应客户的各类技术需求。

对于同样面临高精度、大扭矩、高平稳性运动控制需求的企业而言，这个案例提供了一个极具参考价值的实践范本。上海旋盛机电可为不同应用场景提供专业的ETEL电机选型与技术支持，助力高端制造企业实现精度升级与产能提升。
